বৈদ্যুতিক actuators আউটপুট অনুযায়ী শ্রেণিবদ্ধ করা হয়।
কোয়ার্টার টার্ন অ্যাকিউটেটর
প্রত্যাবর্তন প্রাপ্তি অ্যাকিউটেটরগুলির অংশ, 0-90 general এর সাধারণ আবর্তন পরিসীমা, এনএম এর আউটপুট টর্ক হিসাবেও পরিচিত। প্রধানত এর জন্য ব্যবহৃত হয়: প্রজাপতি ভালভ, বল ভালভ, শাটার টাইপ ভালভ, স্যাঁতসেঁতে, বাফল এবং প্লাগ ভালভ।
লিনিয়ার-টার্ন অ্যাকিউউটর
আউটপুট এন দ্বারা নির্দেশিত, এবং আউটপুট একটি লিনিয়ার স্থানচ্যুতি। একক, ডাবল আসন নিয়ন্ত্রণ ভালভ, স্লিভ ভালভ, গেট ভালভ, ইত্যাদির জন্য সাধারণত ব্যবহৃত হয় used
মাল্টি-টার্ন অ্যাকিউউটর
এনএম আউটপুট টর্ক, 360 ° রোটেশন বেশি। এটি মূলত গেট ভালভ, গ্লোব ভালভ, স্লাইড ভালভ, উচ্চ তাপমাত্রা এবং উচ্চ চাপ নিয়ন্ত্রণকারী ভালভ ইত্যাদির জন্য ব্যবহৃত হয় etc.
বৈদ্যুতিক actuators নিয়ন্ত্রণ বৈশিষ্ট্য অনুযায়ী শ্রেণীবদ্ধ করা হয়।
ইন্টিগ্রেশন মডুলেটিং বৈদ্যুতিক অ্যাকিউউটার।
অ্যানালগ নিয়ন্ত্রণ সংকেত 4-20ma, 0-10ma, 1-5v, ইত্যাদি পাওয়া যেতে পারে আউটপুট অ্যাঙ্গেল ইনপুট এনালগ সিগন্যালের সমানুপাতিক, এবং অ্যাকিউউটর নিজেই বন্ধ লুপ এবং স্বয়ংক্রিয়ভাবে সমন্বয় উপলব্ধি করে।
ইন্টিগ্রাল স্যুইচ অ্যাকুয়েটর।
সিগন্যাল সুইচ গ্রহণ করা হচ্ছে। রিমোট কন্ট্রোল টাইপ এবং সুইচ টাইপ সহ।
লিনিয়ার অ্যাকুয়েটার
এটিকে মোডবাস, প্রোফিবাস ইত্যাদিতে ভাগ করা যায়
বৈদ্যুতিক actuators কনফিগারেশন বৈশিষ্ট্য।
1. সিগন্যাল বাধা সুরক্ষা ফাংশন।
2. উপরের টর্ক সুরক্ষা ফাংশন।
3. মেকানিকাল এবং বৈদ্যুতিক ডাবল সীমা স্যুইচ ভ্রমণ সুরক্ষা ফাংশন।
৪. [জিজি] উদ্ধৃতি; রিমোট অটো / রিমোট ম্যানুয়াল / স্থানীয় [জিজি] উদ্ধৃতি; তিনটি রাজ্য স্যুইচ করা যায় এবং অন-সাইট বৈদ্যুতিক অপারেশন সহ ফিল্ড হ্যান্ড হুইল অপারেশন ফাংশন।
5. ইতিবাচক এবং নেতিবাচক প্রভাব রূপান্তর ফাংশন।
6. গতিশীল বৈদ্যুতিক ব্রেকিং ফাংশন সহ মোটর রান ডাউন ডাউন।7. উচ্চ কর্মক্ষমতা servo মোটর, প্রায়শই তাপ ছাড়া শুরু করা যেতে পারে।
8. নিয়ন্ত্রণ মোডের বিভিন্নতা: স্ট্যান্ডার্ড বর্তমান সংকেত প্রাপ্ত হতে পারে.প্যাসিভ যোগাযোগের সংকেত এবং বাস সংকেত.
9.Supply ভোল্টেজ ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী উত্পাদন করা যেতে পারে।
10.একটি শক্তিশালী বিরোধী-হস্তক্ষেপ ক্ষমতা।
১১. threeচ্ছিক তিন-পর্বের পাওয়ার ফেজ ক্ষতি সুরক্ষা ফাংশন এবং স্বয়ংক্রিয় সংশোধন পর্ব।

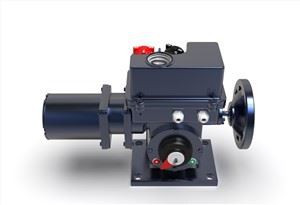

পণ্যের বিবরণ
এনকোডার: সঠিক অবস্থান এবং আউটপুট শ্যাফ্ট নিয়ন্ত্রণ এনকোডার মাধ্যমে উপলব্ধি করা যেতে পারে যা একটি সুপার দীর্ঘ স্ট্রোক সহ অন্যান্য প্রক্রিয়ার ভাল্ব নিয়ন্ত্রণের প্রয়োজনীয়তাও পূরণ করে। সময়মত-প্রদর্শন ভালভ অবস্থানটি পাওয়ার বন্ধ হয়ে গেলেও উপলব্ধি করা হয়।
হ্রাসকারকটি একটি বহু-পর্যায়ের হ্রাসকারক, সর্বাধিক পর্যায়টি একটি ছোট ভলিউম গ্রেট ট্রান্সমিশন অনুপাত এবং উচ্চ দক্ষতার গ্রহগত গিয়ার দ্বারা সংক্রমণিত হয়, মধ্যবর্তী স্তরটি সাধারণত একটি হেলিকাল গিয়ার দ্বারা সংক্রমণ হয়, মধ্যবর্তী স্তরটি সাধারণত ব্যবস্থার একটি ক্রিয়া সহ কৃমি গিয়ার সংক্রমণ হয়। স্ব-লকিং বা একটি লিড স্ক্রুনাট দ্বারা সংক্রমণ।
এলসিডি ডিসপ্লে: এটি উচ্চ সংজ্ঞা প্রয়োগ করে, উচ্চ হালকা এবং উচ্চতর বিপরীতে এলসিডি ডিসপ্লে.ল্ট চীনা-ইংলিশ ইন্টারফেস, ভালভ অবস্থান এবং অন্যান্য সম্পর্কিত তথ্য উপস্থাপন করে lt lt ইনফ্রারেড সেটার অর্ডার-সহজ অপারেশন, সুবিধাজনক ডিবাগিং এবং নির্ভরযোগ্য অপারেটিং পেতে পারে।
সোলোনয়েড স্যুইচ: স্থানীয় নকবগুলি হ'ল নন-ট্রান্সফিক্সিয়ন কাঠামো। চৌম্বকীয় লাইনটি বৈদ্যুতিক অ্যাকিউউটারে হলের উপাদানগুলিকে পাওয়ার করার জন্য ব্যবহৃত হয় যাতে স্থানীয় এবং দূরবর্তী নিয়ন্ত্রণের মধ্যে ট্রান্স-ফর্মেশন প্রয়োগ করা যায়। ভালভ ওপেন এবং ক্লোজ এবং অন্যান্য সেটিং ফাংশন।
কন্ট্রোল প্যানেল: সুপার ইন্টিগ্রেটেড সার্কিট বোর্ড মাইক্রো প্রসেসিংয়ের উপর কেন্দ্রে; শক্তিশালী ফাংশন।
মোটর কেবল ঘন ঘন সূচনার অনুমতি দেয় না তবে এটি একটি ভাল servo বৈশিষ্ট্যযুক্তও রয়েছে। মোটর কন্ট্রোল সার্কিটটি মোটরটিকে সুরক্ষিত করার জন্য সংযোগ বিচ্ছিন্ন করে দেওয়া হয় মোটর কল হওয়ার পরে মোটামুটি কন্ট্রোল সার্কিট স্বয়ংক্রিয়ভাবে সংযুক্ত হতে শুরু করে পুনরুদ্ধার সার্কিট এবং মোটর স্বাভাবিক কাজ উদ্ধার করে।
প্রকার | টর্ক | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | দ্রুততা | ইনস্টল পদ্ধতি | নিয়ন্ত্রণ পদ্ধতি | বিশেষ ফাংশন | কোড বিবরণ প্রতিটি অংশ |
ওএ | আউটপুট টর্ক | ওয়ার্কিং টর্ক, ডিজিটাল উপস্থাপনা, ইউনিট: এনএম | |||||
এএস | K | একক পর্যায় 220V.AC 50Hz | |||||
বিএস | F | তিন ধাপ 380V.AC 50Hz | |||||
একটি + আরএস | বিদ্যুৎ সরবরাহ | Rating ভ্রমণের সময় (90 °), ডিজিটাল উপস্থাপনা, ইউনিট: এস | |||||
বি + আরএস | ভ্রমণ সময় | H | প্লেট প্লেট ইনস্টলেশন | ||||
Z | সরাসরি মাউন্ট ইনস্টলেশন | ||||||
নিয়ন্ত্রণ ব্যবস্থা | G | স্ট্যান্ডাআরডি ইন্টিগ্রেশন আনুপাতিক মডুলেটিং, 4-20mA | |||||
Y | রেমোট নিয়ন্ত্রিত, অন অফ ইনপুট | ||||||
N | বুদ্ধিমান, 4-20mA ইমপ্রুট | ||||||
C | মূল লাইন | ||||||
নিয়ন্ত্রণ ব্যবস্থা | P | মেশিন অপারেটিং সহ | |||||
প্রাক্তন | বিস্ফোরণ প্রমাণ | ||||||
----T | বিশেষ প্রয়োজনীয়তা: উচ্চ, নিম্ন তাপমাত্রা, কাজের ভোল্টেজ, মাত্রা, ভ্রমণ ইত্যাদি |
এসডি কোয়ার্টার ভ্রমণের বৈদ্যুতিক অ্যাকিউটর স্পেসিফিকেশন
মন্তব্য: 1. বিশেষ প্রযুক্তি দ্বারা প্রয়োজনীয় বৈদ্যুতিক অ্যাকিউটরেটরকে সুস্পষ্টভাবে এবং দৃ concrete়তার সাথে লিখতে হবে।
২. যখন A + RS100 / K30HGP মডেলটি A + আরএস হয়, কাজের টর্কটি 1000Nm, একক-পর্যায়ে বিদ্যুৎ সরবরাহ হয়, পুরো ভ্রমণের সময় 30 সেকেন্ড হয় এবং পাদ-প্লেট ইনস্টলেশনটি সমষ্টিগত মডুলাটাইনের সাথে হয় স্থানীয় অপারেশন।
এসডি রূপরেখা অঙ্কন এবং পরামিতি
গোলাকার কব্জির চিত্র
প্রকার | এনএম টর্ক | ΦB | দৈর্ঘ্যের সমন্বয় ব্যাপ্তি | ΦA | বেধ | দূরত্ব | মন্তব্য |
এসকিউজে -10 | 100 | 34 | 0-5 | 10 | 15 | 36 | 1. আউটপুট প্রাচীরের সুইং কোণটি 25 ডিগ্রি। 2.আউটপুট প্রাচীর সহ কাগজের ব্যাস 1:10 |
এসকিউজে -25 | 250 | 34 | 0-60 | 18 | 22 | 41 | |
এসকিউজে -60 | 600 | 38.5 | 0-60 | 20 | 25 | 41 | |
এসকিউজে-100 | 1000 | 38.5 | 0-60 | 20 | 28 | 44 | |
এসকিউজে-160 | 1600 | 50.5 | 0-60 | 20 | 30 | 51 | |
এসকিউজে-250/400 | 4000 | 50/65 | 0-60/0-100 | 30 | 34 | 61 | |
এসকিউজে -600 | 6000 | 72.5 | 0-180 | 36 | 34 | 61 | |
SQJ-800 | 8000 | 72.5 | 0-200 | 40 | 40 | 70 | |
এসকিউজে -১০০০ | 12000 | 72.5 | 0-200 | 40 | 40 | 71 |
আউটপুট প্রাচীর অংশ সংযোগ মাত্রা ডায়াগ্রাম
না | বিশেষ উল্লেখ | বাহু দৈর্ঘ্য সি / সি 1 | ছিদ্র ΦA （মিমি） | বেধ বি (মিমি) | R |
1 | ওএ | 100 | Φ10H10 | 17 | R20 |
2 | এএস | 100 | Φ18H11 | 22 | R20 |
3 | একটি + আরএস 100 | 250 | Φ20H11 | 28 | R20 |
4 | BS-60 | 160 | Φ20H11 | 25 | R22 |
5 | বি + আরএস160 | 250 | Φ20H11 | 30 | R25 |
6 | বি + আরএস 250/400 | 250 | Φ30H11 | 34 | R30 |
7 | বি + আরএস 600 | 350 | Φ36H11 | 34 | R30 |
8 | বি + আরএস 800 | 400 | Φ40H11 | 40 | R35 |
9 | বি + আরএস1000 | 400 | Φ40H11 | 40 | R35 |
কোয়ার্টার ভ্রমণ স্পেসিফিকেশন পরামিতি
প্রকার | বল প্রয়োগ করা | টর্ক এনএম | সম্পূর্ণ ভ্রমণ সময় | ফ্ল্যাঞ্জ সরঞ্জাম | ফুট মাউন্টিং | মোটর | （লোড রেট 50%） | ||||
কাজ | মাসর্বনিম্ন | বাইরের দৃশ্য | নেট ওজন কেজি | বাইরের দৃশ্য | এসপিচিকিত্সা কবজ | কাজের হার কিলোওয়াট | ঘূর্ণন গতি আরপিএম | বর্তমান রেট | প্রারম্ভিক বর্তমান | ||
OA10K OA10F | 100 | 150 | 25 | ছবি | 11 | ছবি | এসকিউজে -10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | এসকিউজে -25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | এসকিউজে -60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
একটি + আরএস 100 কে একটি + আরএস 100 এফ | 1000 | 1400 | 30 | 48 | এসকিউজে -100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
বি + আরএস 160K বি + আরএস160F | 1600 | 2000 | 40 | 76 | এসকিউজে-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
বি + আরএস250K বি + আরএস 250 এফ | 2500 | 3000 3200 | 40 | 78 | এসকিউজে-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
বি + আরএস400 কে বি + আরএস 40000 এফ | 4000 | 4000 4800 | 65 | 86 | এসকিউজে -400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
বি + আরএস600 কে বি + আরএস600 এফ | 6000 | 6000 6000 | 105 | 92 | এসকিউজে -600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
বি + আরএস800 এফ | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
বি + আরএস1000 এফ | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
বি + আরএস 1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
বি + আর এস 1400 এফ | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
এপিপ্লেটিওn
