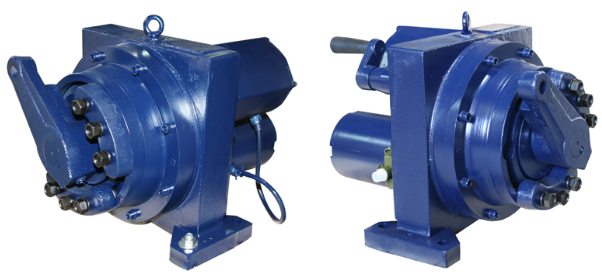

DKJ পণ্য বৈশিষ্ট্য

DKJ সিরিজের বৈদ্যুতিক অ্যাকুয়েটরটি যৌগিক কাঠামোর কাঠামোগত নকশায় ব্যবহৃত হয়, বিবেচনায় অংশগুলিতে সাধারণীকরণ, মানককরণ, ক্রমিক পণ্যগুলি আরও বিবেচ্য, মেশিন, মোটর, কন্ট্রোল সার্কিট দ্বারা পণ্য তৈরি করে, যা বিভিন্ন সিরিজ এবং স্পেসিফিকেশন তৈরি করতে মিলিত হয়। , ব্যবহারকারীদের ব্যবহার এবং রক্ষণাবেক্ষণে বিভিন্ন ধরণের খুচরা যন্ত্রাংশের সংখ্যা অনেক কমে গেছে।

পণ্য রিডুসারের মৌলিক ভিত্তি উচ্চ শক্তি অ্যালুমিনিয়াম খাদ গ্রহণ করে, যান্ত্রিক কাঠামোর নকশাটি সংক্ষিপ্ত এবং কমপ্যাক্ট, নির্ভরযোগ্যতা উচ্চ, ভলিউম ছোট, ওজন হালকা; একাধিক সংযোগ যে কোনো অবস্থান এবং দিক ইনস্টল করা যেতে পারে.

প্রধানত ফাংশন এবং বৈশিষ্ট্য

সংকেত বাধা সুরক্ষা ফাংশন.

টর্ক সুরক্ষা ফাংশন ওভার.

যান্ত্রিক এবং বৈদ্যুতিক ডবল সীমা সুইচ ভ্রমণ সুরক্ষা ফাংশন.

"দূরবর্তী স্বয়ংক্রিয় / দূরবর্তী ম্যানুয়াল / স্থানীয়" তিনটি রাষ্ট্র সুইচ করা যেতে পারে, এবং অন-সাইট বৈদ্যুতিক অপারেশন সঙ্গে, ক্ষেত্রের হাত চাকা অপারেশন ফাংশন.

ইতিবাচক এবং নেতিবাচক প্রভাব রূপান্তর ফাংশন.

গতিশীল বৈদ্যুতিক ব্রেকিং ফাংশন সহ মোটর রান-ডাউন প্রতিরোধ করুন।

উচ্চ কর্মক্ষমতা সার্ভো মোটর, ঘন ঘন তাপ ছাড়া শুরু করা যেতে পারে.

নিয়ন্ত্রণ মোড বিভিন্ন: মান বর্তমান সংকেত, প্যাসিভ যোগাযোগ সংকেত এবং বাস সংকেত প্রাপ্ত করা যেতে পারে.

সরবরাহ ভোল্টেজ ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী উত্পাদিত হতে পারে.

শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা আছে.

ঐচ্ছিক তিন-ফেজ পাওয়ার ফেজ ক্ষতি সুরক্ষা ফাংশন এবং স্বয়ংক্রিয় সংশোধন ফেজ।

DKJ বৈদ্যুতিক অ্যাকুয়েটরের স্ট্যান্ডার্ড প্রযুক্তিগত পরামিতি

ইনপুট সংকেত:4-20mA প্রতিবন্ধকতা 250 Ω,0-10mA প্রতিবন্ধকতা 200 Ω

মৃত এলাকা (সংবেদনশীলতা):0।{1}}% ক্রমাগত সামঞ্জস্যযোগ্য

ইনপুট চ্যানেল: একটি এনালগ বর্তমান ইনপুট চ্যানেল, সুইচ ভলিউম চ্যানেলের এক সেট।

আউটপুট চ্যানেল:4-20mA DC প্রতিবন্ধকতা > 50 Ω। ইনপুট চ্যানেল আউটপুট চ্যানেল থেকে বিচ্ছিন্ন।

আউটপুট টর্ক এবং ভ্রমণ.

লিনিয়ার-টার্ন: 2000N-25000N ভ্রমণ 10,16,25,40,100 মিমি

কোয়ার্টার-টার্ন: 100-40000Nm ভ্রমণ 90 ডিগ্রি

মাল্টি-টার্ন: 40-400Nm ভ্রমণ 1-50 বৃত্ত

মৌলিক ত্রুটি: ±1%; ±1.5%

ফেরত পার্থক্য: ±1% এর কম বা সমান

স্যাঁতসেঁতে বৈশিষ্ট্য: কোন দোলন নেই (শূন্য সময়ের দোলন)

সুরক্ষা স্তর: IP67

অপারেশন পরিবেশ:

1. তাপমাত্রা: -28--+70

2. আর্দ্রতা: 95% এর কম বা সমান

3. ঝাঁকুনি: কম্পাঙ্ক 10-100Hz স্ট্রেন্থ, 0. অভিকর্ষের ত্বরণের 5 গুণ

4. প্রভাব:<5g

5. ব্যারোমেট্রিক চাপ: 72৷{2}}KPa

আশেপাশের বাতাসের অ-ক্ষয়কারী গ্যাস মিডিয়া অবশ্যই দাহ্য এবং বিস্ফোরক স্থানে ব্যবহার করা যাবে না।

ভোল্টেজ এবং পাওয়ার সাপ্লাই

220V--±10%50Hz

একক ফেজ: 220V--±10%50Hz

380V--±10%50Hz

তিন ফেজ: 380V--±10%50Hz

*বিশেষ ভোল্টেজ, ফ্রিকোয়েন্সি অগ্রিম কাস্টমাইজ করা প্রয়োজন.

DKJ-210M-------DKJ-810M

2100M 8100M

100 এবং 10000Nm এর মধ্যে টর্কের জন্য কোয়ার্টার-টার্ন ইলেকট্রিক অ্যাকুয়েটর

DKJ-210-EX---DKJ-610-EX

1000 এবং 4000Nm এর মধ্যে টর্কের জন্য কোয়ার্টার-টার্ন ইলেকট্রিক অ্যাকুয়েটর

নিম্ন তাপমাত্রা কাস্টমাইজেশন

ডিকেজে সিরিজের নিম্ন-তাপমাত্রার ভালভ বৈদ্যুতিক ডিভাইসটি সাধারণ প্রকারের উপর ভিত্তি করে তৈরি করা হয়, প্রধান বাক্সের উপাদান এবং অন্যান্য চাপযুক্ত অংশ, ইলেকট্রনিক কন্ট্রোল ডিভাইস এবং তারের উপাদান, রাবার সিলের উপাদান, গ্রীস, কর্মক্ষমতা এবং মোটর এর শক্তি, ইত্যাদি। পণ্যের থাকা উচিত কম-তাপমাত্রার কর্মক্ষমতা অর্জনের জন্য সংশ্লিষ্ট ব্যবস্থা নেওয়া হয়েছে। আমদানিকৃত প্রযুক্তিগত নথিগুলির পরীক্ষার পদ্ধতি এবং পদ্ধতি অনুসারে, আমাদের কোম্পানির সাধারণ মেশিন বেস প্রোটোটাইপের নিম্ন-তাপমাত্রার পরীক্ষা একটি প্রামাণিক গবেষণা প্রতিষ্ঠান দ্বারা পরিচালিত হয়েছে এবং সকলেই আদর্শ ফলাফল অর্জন করেছে। এটি পরীক্ষার প্রয়োজনীয়তা পূরণ করে এবং ব্যবহারের প্রকৃত শর্ত রয়েছে।

এসএমসি সিরিজের নিম্ন-তাপমাত্রার ভালভ বৈদ্যুতিক ডিভাইসের ফ্ল্যাঞ্জ ফর্ম, আকার এবং সামগ্রিক মাত্রাগুলি এর সাধারণ পণ্যগুলির (বা সাধারণ বিস্ফোরণ-প্রমাণ পণ্যগুলির) মতোই। নির্বাচনের জন্য প্রাসঙ্গিক নমুনা পড়ুন.

প্রযোজ্য তাপমাত্রা পরিসীমা

নিম্ন তাপমাত্রার ধরন I তাপমাত্রা পরিসীমা -25 ডিগ্রি ~-40 ডিগ্রি

নিম্ন তাপমাত্রার প্রকার II তাপমাত্রা পরিসীমা -40 ডিগ্রি ~-500 ডিগ্রি

দ্রষ্টব্য: নিম্ন তাপমাত্রার প্রকার II বৈদ্যুতিক সরঞ্জামের পরিবেষ্টিত তাপমাত্রা 40 ডিগ্রির বেশি হওয়া উচিত নয়

পরিদর্শন প্রক্রিয়া

পদ্ধতিটি হল বৈদ্যুতিক সরঞ্জামগুলি (একটি পরীক্ষা বেঞ্চ সহ) একটি নিম্ন-তাপমাত্রার ফ্রিজারে রাখা এবং এটিকে দীর্ঘ সময়ের জন্য -55 ডিগ্রির অতি-নিম্ন তাপমাত্রার পরিবেশে রাখা এবং তারপরে প্রাসঙ্গিক কর্মক্ষমতা পরীক্ষা করা। স্বাভাবিক অপারেশন এবং ভাল কর্মক্ষমতা নিশ্চিত করুন।

ডিউটি ক্লাসিফিকেশন কাস্টমাইজেশন

ক্রমাগত কাজ করার সিস্টেম- ক্রমাগত চলমান দায়িত্ব টাইপ S1.

স্বল্প সময়ের কাজের সিস্টেম-স্বল্প সময়ের দায়িত্ব-শুল্ক প্রকার S2।

বিরতিহীন পর্যায়ক্রমিক-অবধি পর্যায়ক্রমিক শুল্ক-শুল্ক প্রকার S3.

স্টার্টিং-ডিউটি টাইপ S4 সহ বিরতিহীন পর্যায়ক্রমিক সূচনা সিস্টেম-অবরোধমূলক পর্যায়ক্রমিক শুল্ক সহ।

বিরতিহীন পর্যায়ক্রমিক কাজের সিস্টেমের মধ্যে রয়েছে বৈদ্যুতিক ব্রেক-বিরামহীন পর্যায়ক্রমিক শুল্ক বৈদ্যুতিক ব্রেকিং-ডিউটি টাইপ S5 সহ।

ক্রমাগত পর্যায়ক্রমিক কাজের সিস্টেম-অবিচ্ছিন্ন-অপারেশন পর্যায়ক্রমিক শুল্ক-শুল্ক প্রকারS6।

ক্রমাগত পর্যায়ক্রমিক কাজের সিস্টেমের বৈদ্যুতিক ব্রেক সহ- বৈদ্যুতিক ব্রেকিং-ডিউটি টাইপS7 সহ ক্রমাগত-অপারেশন পর্যায়ক্রমিক শুল্ক।

একটি ক্রমাগত পর্যায়ক্রমিক অপারেটিং সিস্টেম যা লোড-স্পীড-অননিউয়াস-অপারেশন পর্যায়ক্রমিক শুল্কের সাথে সম্পর্কিত লোড-গতি পরিবর্তন-শুল্ক প্রকার S8 এর সাথে সম্পর্কিত পরিবর্তন অন্তর্ভুক্ত করে।

অ-পর্যায়ক্রমিক লোড এবং গতির তারতম্য-শুল্ক প্রকার S9 সহ কাজের সিস্টেম-শুল্কের অ-পর্যায়ক্রমিক পরিবর্তনের লোড এবং গতি।

বিচ্ছিন্ন ধ্রুবক লোড সিস্টেম-S10 ওয়ার্কিং সিস্টেম।
