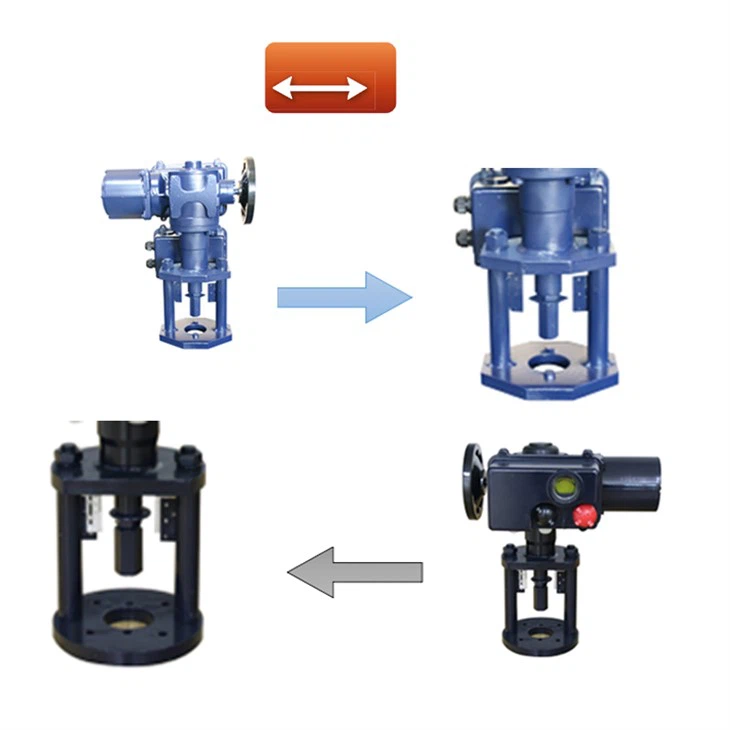

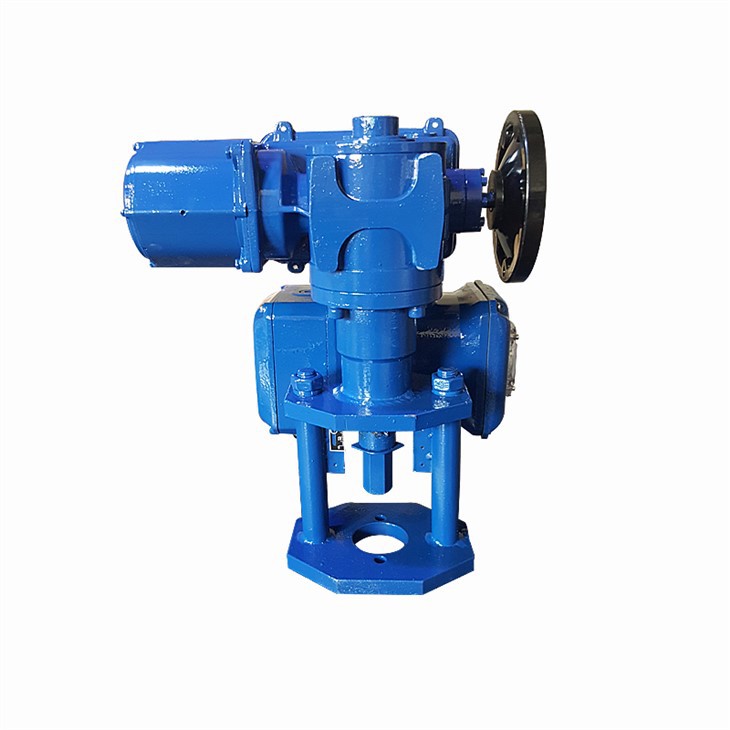

A+Z সিরিজ লিনিয়ার-টার্ন ইলেকট্রিক অ্যাকুয়েটর
রৈখিক-টার্ন অ্যাকচুয়েটর পুশ-টান বল এবং রৈখিক স্থানচ্যুতিকে আউটপুট করে। প্রধানত একক এবং ডবল সীট নিয়ন্ত্রক ভালভ, হাতা ভালভ, গেট ভালভ ইত্যাদির জন্য ব্যবহৃত হয়।
সংক্ষিপ্ত ভূমিকা

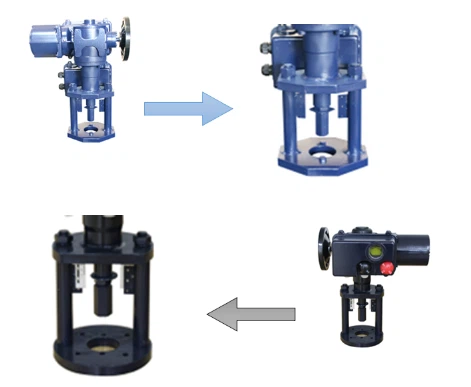

লিনিয়ার-টার্ন ডিভাইসটি বিভিন্ন ধরনের মাল্টি-টাম অ্যাকচুয়েটরগুলির সাথে কাজ করে বিভিন্ন অ্যাপ্লিকেশনের জন্য লিনিয়ার-টার্ন বৈদ্যুতিক অ্যাকুয়েটর তৈরি করে, যেমন ST6+VE50S, T14+VE200S। ইত্যাদি বিস্তারিত জানার জন্য, অনুগ্রহ করে পরবর্তী পৃষ্ঠাগুলি দেখুন। বৈদ্যুতিক অ্যাকচুয়েটরগুলির জন্য পরামিতি নির্বাচন করতে, অনুগ্রহ করে নীচের সূত্রটি অনুসরণ করুন:
অ্যাকচুয়েটর টর্ক=অপারেটিং থ্রাস্ট x মোমেন্ট/থ্রাস্ট
ফুল-স্ট্রোক চক্র=সর্বোচ্চ। স্ট্রোক x চক্র/স্ট্রোক
অপারেটিং সময়=60x চক্র/অ্যাকচুয়েটর গতি (আরপিএম)
বৈচিত্র্য ফাংশন
1. অতিরিক্ত ঘূর্ণন সঁচারক বল সুরক্ষা: অ্যাকচুয়েটরের একটি ওভার-টর্ক সুরক্ষা পরিমাপের প্রক্রিয়া রয়েছে, যা সঠিকভাবে ভালভের অভিনয় শক্তি পরিমাপ করতে পারে। যখন অভিনয় ঘূর্ণন সঁচারক বল পরিসীমা অতিক্রম করে, ওভার-টর্ক সুইচ কাজ করবে, এবং কন্ট্রোল সার্কিট দিক পরিচালনা বন্ধ করবে এবং সংকেত আউটপুট করবে। মোটর বন্ধ হয়ে গেলে, ভালভ এবং অ্যাকচুয়েটর সুরক্ষিত হবে। . 2. মোটর ওভারহিট সুরক্ষা: মোটরের ভিতরে একটি তাপীয় রিলে রয়েছে এবং মোটরটি অস্বাভাবিকভাবে অতিরিক্ত গরম হলে মোটর স্বয়ংক্রিয়ভাবে বিদ্যুৎ সরবরাহ বন্ধ করে দেবে। 3. বৈদ্যুতিক সুরক্ষা: ইনপুট এবং আউটপুট চ্যানেলগুলি সমস্ত অপটিক্যালি বিচ্ছিন্ন 4. সীমা সুরক্ষা: ভালভের অবস্থান একটি নির্ভুল পোটেনটিওমিটার দ্বারা সনাক্ত করা হয় এবং অ্যাকচুয়েটরের উপরের এবং নিম্ন সীমার অবস্থানগুলি নিয়ন্ত্রণ করার জন্য প্রক্রিয়াটিতে চারটি স্বাধীনভাবে সামঞ্জস্যযোগ্য ক্যাম ইনস্টল করা হয়। . 5. অফ সিগন্যাল সুরক্ষা: নিয়ন্ত্রণকারী অ্যাকচুয়েটরের একটি সংকেত সনাক্তকরণ সার্কিট রয়েছে। ইনপুট বা আউটপুট সংযোগ বিচ্ছিন্ন হলে, অ্যাকচুয়েটর তার আসল স্বাদ বজায় রাখতে পারে এবং সম্পূর্ণরূপে বন্ধ বা সম্পূর্ণরূপে খোলা জরুরী অবস্থানে চলে যেতে পারে। 6. অফ পাওয়ার প্রোটেকশন: SE অ্যাকচুয়েটর যান্ত্রিকভাবে স্ব-লক করা হয়, এবং পাওয়ার ব্যর্থতার ক্ষেত্রে অ্যাকচুয়েটরটি জায়গায় থেমে যায়। 7. হ্যান্ড:হুইল অপারেশন: ড্রাইভ হ্যান্ডহুইল পাওয়ার ব্যর্থতা বা অ্যাকচুয়েটর ব্যর্থতার ক্ষেত্রে জরুরি ম্যানুয়াল অপারেশন সরবরাহ করে। 8. বৈদ্যুতিক ব্রেকিং ফাংশন: মোটর জড়তা খুব বড় হলে ভালভের উপর প্রভাব রোধ করতে এবং নিয়ন্ত্রণের নির্ভুলতা উন্নত করার জন্য মড্যুলেটিং অ্যাকচুয়েটরের বৈদ্যুতিক ব্রেকিংয়ের কাজ রয়েছে 9. উচ্চ টর্ক কম জড়তা মোটর: একক-ফেজ বা সম্পূর্ণরূপে তিন-ফেজ উচ্চ স্টার্টিং টর্ক, কম ঘূর্ণন জড়তা এবং ছোট প্রারম্ভিক কারেন্ট সহ আবদ্ধ কাঠবিড়ালি-খাঁচা ইন্ডাকশন মোটর ব্যবহার করা হয়। 10. অবস্থান নির্দেশক: অবস্থান নির্দেশ করে যে আউটপুট বর্তমান 4~20mADC। আউটপুট প্রতিবন্ধকতা 75Ω এর থেকে কম বা সমান, ধ্রুবক বর্তমান আউটপুট।
প্রধানত ফাংশন এবং বৈশিষ্ট্য
সংকেত বাধা সুরক্ষা ফাংশন.
টর্ক সুরক্ষা ফাংশন ওভার.
যান্ত্রিক এবং বৈদ্যুতিক ডাবল সীমা সুইচ ভ্রমণ সুরক্ষা ফাংশন.
"দূরবর্তী স্বয়ংক্রিয় / দূরবর্তী ম্যানুয়াল / স্থানীয়" তিনটি রাজ্য সুইচ করা যেতে পারে, এবং অন-সাইট বৈদ্যুতিক অপারেশন, ক্ষেত্রের হাত চাকা অপারেশন ফাংশন সঙ্গে।
ইতিবাচক এবং নেতিবাচক প্রভাব রূপান্তর ফাংশন.
গতিশীল বৈদ্যুতিক ব্রেকিং ফাংশন সহ মোটর রান-ডাউন প্রতিরোধ করুন।
উচ্চ কর্মক্ষমতা সার্ভো মোটর, ঘন ঘন তাপ ছাড়া শুরু করা যেতে পারে.
নিয়ন্ত্রণ মোডের বৈচিত্র্য: এটি স্ট্যান্ডার্ড বর্তমান সংকেত, প্যাসিভ যোগাযোগ সংকেত এবং বাস সংকেত গ্রহণ করা যেতে পারে।
সরবরাহ ভোল্টেজ ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী উত্পাদিত হতে পারে.
এটি শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা আছে.
ঐচ্ছিক তিন-ফেজ পাওয়ার ফেজ ক্ষতি সুরক্ষা ফাংশন এবং স্বয়ংক্রিয় সংশোধন ফেজ।
এসডি বৈদ্যুতিক অ্যাকুয়েটরের স্ট্যান্ডার্ড প্রযুক্তিগত পরামিতি
ইনপুট সংকেত:4-20mA প্রতিবন্ধকতা 250 Ω,0-10mA প্রতিবন্ধকতা 200 Ω
মৃত এলাকা (সংবেদনশীলতা):0।{1}}% একটানা সামঞ্জস্যযোগ্য
ইনপুট চ্যানেল: একটি এনালগ বর্তমান ইনপুট চ্যানেল, সুইচ ভলিউম চ্যানেলের এক সেট।
আউটপুট চ্যানেল:4-20mA DC প্রতিবন্ধকতা > 50 Ω। ইনপুট চ্যানেল আউটপুট চ্যানেল থেকে বিচ্ছিন্ন।
আউটপুট টর্ক এবং ভ্রমণ.
রৈখিক-বাঁক: 2000N-25000N ভ্রমণ 10,16,25,40,100 মিমি
কোয়ার্টার-টার্ন: 100-40000Nm ভ্রমণ 90 ডিগ্রি
মাল্টি-টার্ন: 40-400Nm ভ্রমণ 1-50 বৃত্ত
মৌলিক ত্রুটি: ±1%; ±1.5%
ফেরত পার্থক্য: ±1% এর কম বা সমান
স্যাঁতসেঁতে বৈশিষ্ট্য: কোন দোলন নেই (শূন্য সময়ের দোলন)
সুরক্ষা স্তর: IP67
অপারেশন পরিবেশ:
1. তাপমাত্রা: -28--+70
2. আর্দ্রতা: 95% এর কম বা সমান
3. ঝাঁকুনি: কম্পাঙ্ক 10-100Hz স্ট্রেনথ, 0. অভিকর্ষের ত্বরণের 5 গুণ
4. প্রভাব:<5g
5. ব্যারোমেট্রিক চাপ: 72৷{2}}KPa
আশেপাশের বাতাসে অ-ক্ষয়কারী গ্যাস মিডিয়া অবশ্যই দাহ্য এবং বিস্ফোরক জায়গায় ব্যবহার করা উচিত নয়।
(বিস্ফোরণ-প্রমাণ পণ্যগুলি আমার কোম্পানির বিস্ফোরণ-প্রমাণ পণ্যের নমুনায় পাওয়া যাবে।)
ভোল্টেজ এবং পাওয়ার সাপ্লাই 220V--±10%50Hz
একক ফেজ: 220V--±10%50Hz 380V--±10%50Hz
তিন ফেজ: 380V--±10%50Hz
*বিশেষ ভোল্টেজ, ফ্রিকোয়েন্সি অগ্রিম কাস্টমাইজ করা প্রয়োজন.
AS-25 BS-60

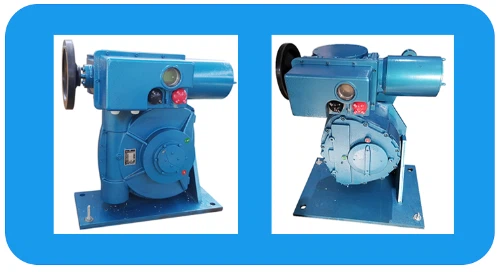

250 এবং 600Nm এর মধ্যে টর্কের জন্য কোয়ার্টার-টার্ন ইলেকট্রিক অ্যাকুয়েটর
A+RS100-A+RS1000

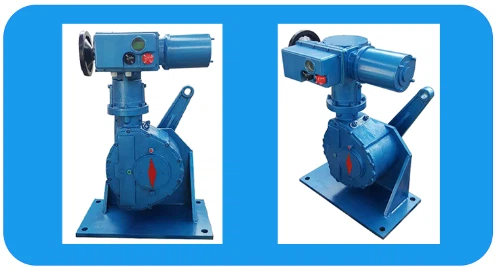

1000 এবং 10000Nm এর মধ্যে টর্কের জন্য কোয়ার্টার-টার্ন ইলেকট্রিক অ্যাকুয়েটর
A+RS1200-A+RS2500

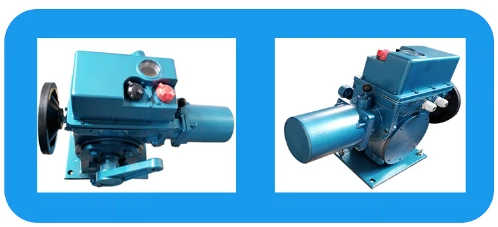

12000 এবং 250000Nm এর মধ্যে টর্কের জন্য কোয়ার্টার-টার্ন ইলেকট্রিক অ্যাকুয়েটর

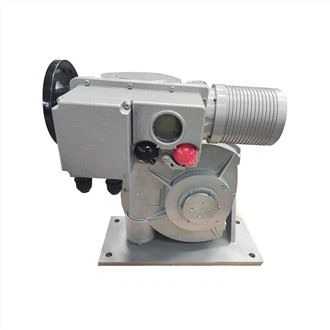

নিম্ন তাপমাত্রা কাস্টমাইজেশন
এসডি সিরিজের নিম্ন-তাপমাত্রার ভালভ বৈদ্যুতিক ডিভাইসটি সাধারণ ধরণের, প্রধান বাক্সের উপাদান এবং অন্যান্য চাপযুক্ত অংশ, ইলেকট্রনিক নিয়ন্ত্রণ ডিভাইস এবং তারের উপাদান, রাবার সিলের উপাদান, গ্রীস, কর্মক্ষমতা এবং মোটর এর শক্তি, ইত্যাদি। পণ্যের থাকা উচিত কম-তাপমাত্রার কর্মক্ষমতা অর্জনের জন্য সংশ্লিষ্ট ব্যবস্থা নেওয়া হয়েছে। আমদানিকৃত প্রযুক্তিগত নথিগুলির পরীক্ষার পদ্ধতি এবং পদ্ধতি অনুসারে, আমাদের কোম্পানির সাধারণ মেশিন বেস প্রোটোটাইপের নিম্ন-তাপমাত্রার পরীক্ষা একটি প্রামাণিক গবেষণা প্রতিষ্ঠান দ্বারা পরিচালিত হয়েছে এবং সকলেই আদর্শ ফলাফল অর্জন করেছে। এটি পরীক্ষার প্রয়োজনীয়তা পূরণ করে এবং ব্যবহারের প্রকৃত শর্ত রয়েছে। এসএমসি সিরিজের নিম্ন-তাপমাত্রার ভালভ বৈদ্যুতিক ডিভাইসের ফ্ল্যাঞ্জ ফর্ম, আকার এবং সামগ্রিক মাত্রাগুলি এর সাধারণ পণ্যগুলির (বা সাধারণ বিস্ফোরণ-প্রমাণ পণ্যগুলির) মতোই। নির্বাচনের জন্য প্রাসঙ্গিক নমুনা পড়ুন দয়া করে.
প্রযোজ্য তাপমাত্রা পরিসীমা
নিম্ন তাপমাত্রার প্রকার I তাপমাত্রা পরিসীমা -25 ডিগ্রী ~-40 ডিগ্রী নিম্ন তাপমাত্রার প্রকার II তাপমাত্রা পরিসীমা -40 ডিগ্রী ~-500 ডিগ্রী দ্রষ্টব্য: নিম্ন তাপমাত্রা টাইপ II বৈদ্যুতিক এর পরিবেষ্টিত তাপমাত্রা যন্ত্রপাতি 40 ডিগ্রী পরিদর্শন প্রক্রিয়া অতিক্রম করা উচিত নয় পদ্ধতি হল বৈদ্যুতিক সরঞ্জাম (একটি পরীক্ষা বেঞ্চ সহ) একটি কম-তাপমাত্রার ফ্রিজারে স্থাপন করা এবং দীর্ঘ সময়ের জন্য এটি একটি অতি-নিম্ন তাপমাত্রার পরিবেশে -55 ডিগ্রি রাখা, এবং তারপর স্বাভাবিক অপারেশন এবং ভাল কর্মক্ষমতা নিশ্চিত করতে প্রাসঙ্গিক কর্মক্ষমতা পরীক্ষা চালান।

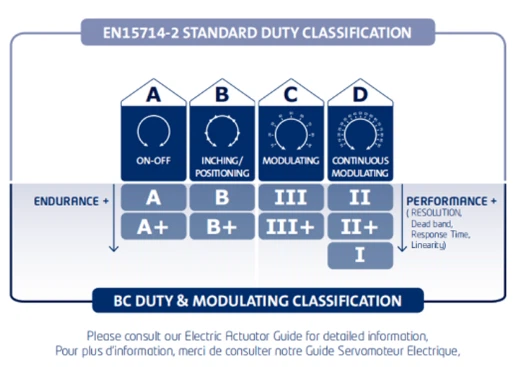

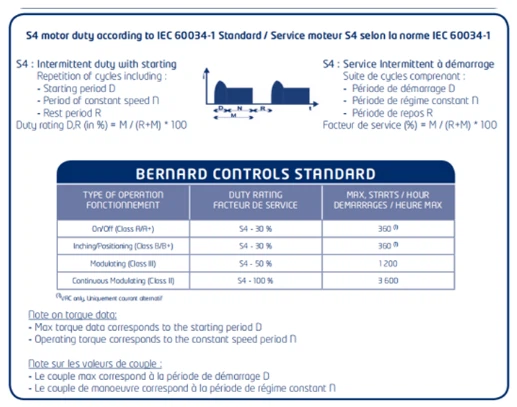

ডিউটি ক্লাসিফিকেশন কাস্টমাইজেশন
ক্রমাগত কাজ করার সিস্টেম - ক্রমাগত চলমান ডিউটি টাইপ
S1. স্বল্প সময়ের কাজের সিস্টেম-স্বল্প সময়ের দায়িত্ব-শুল্কের ধরন
S2. বিরতিহীন পর্যায়ক্রমিক-অবধি পর্যায়ক্রমিক ডিউটি-ডিউটি প্রকার
S3. স্টার্টিং-ডিউটি টাইপ সহ বিরতিমূলক পর্যায়ক্রমিক সূচনাকারী সিস্টেম-অবস্থায় পর্যায়ক্রমিক শুল্ক সহ
S4. বিরতিহীন পর্যায়ক্রমিক কাজের সিস্টেমের মধ্যে রয়েছে বৈদ্যুতিক ব্রেক-বিরামহীন পর্যায়ক্রমিক শুল্ক বৈদ্যুতিক ব্রেকিং-ডিউটি টাইপের সাথে
S5. ক্রমাগত পর্যায়ক্রমিক কাজের সিস্টেম-অবিচ্ছিন্ন-অপারেশন পর্যায়ক্রমিক দায়িত্ব-শুল্কের ধরন
S6. ক্রমাগত পর্যায়ক্রমিক কাজের সিস্টেমের বৈদ্যুতিক ব্রেক সহ- বৈদ্যুতিক ব্রেকিং-ডিউটি টাইপS7 সহ ক্রমাগত-অপারেশন পর্যায়ক্রমিক শুল্ক।
একটি ক্রমাগত পর্যায়ক্রমিক অপারেটিং সিস্টেম যা লোড-স্পীড-অননিউয়াস-অপারেশন পর্যায়ক্রমিক শুল্কের সাথে সম্পর্কিত লোড-গতি পরিবর্তন-শুল্ক প্রকার S8 এর সাথে সম্পর্কিত পরিবর্তন অন্তর্ভুক্ত করে। অ-পর্যায়ক্রমিক লোড এবং গতির তারতম্য-শুল্ক প্রকার S9 সহ কাজের সিস্টেম-শুল্কের অ-পর্যায়ক্রমিক পরিবর্তনের লোড এবং গতি। বিচ্ছিন্ন ধ্রুবক লোড সিস্টেম-S10 ওয়ার্কিং সিস্টেম।
