ম্যানুয়াল গেট ভালভ

product-510-328

একটি গেট ভালভ একটি ভালভ যার গেট সমাপ্ত অংশটি উত্তরণের কেন্দ্রের রেখার সাথে উল্লম্ব দিকে চলে যায়। এটি সাধারণত একটি ভালভ বডি, একটি ভালভ সিট, একটি ভালভ স্টেম, একটি গেট, একটি ভালভ বোনেট এবং একটি সিলিং রিং দ্বারা গঠিত। এটি ট্রান্সমিশন ডিভাইস এবং গেট ভালভকে সজ্জিত করে বিভিন্ন বৈদ্যুতিক গেট ভালভ এবং বায়ুসংক্রান্ত গেট ভালভে রূপান্তরিত হতে পারে। এটি কেবল পাইপলাইনে সম্পূর্ণ খোলার এবং সম্পূর্ণ বন্ধের জন্য ব্যবহার করা যেতে পারে এবং সামঞ্জস্য এবং থ্রোটলিংয়ের জন্য ব্যবহার করা যায় না।

product-494-301

কাজের নীতি

গেট ভালভের গেটটি ভালভ স্টেমের সাথে রৈখিকভাবে সরানো হয়। সাধারণত উত্তোলন কান্ডে একটি ট্র্যাপিজয়েডাল থ্রেড থাকে। ভালভের শীর্ষে বাদামের মাধ্যমে এবং ভালভের দেহে গাইড খাঁজ দিয়ে, ঘূর্ণমান গতিটি লিনিয়ার গতিতে রূপান্তরিত হয়, অর্থাৎ অপারেটিং টর্কটি অপারেটিং থ্রাস্টে রূপান্তরিত হয়।

বন্ধ

সিলিং পৃষ্ঠটি কেবল মাঝারি চাপ দ্বারা সিল করা যেতে পারে, অর্থাৎ, গেটের সিলিং পৃষ্ঠটি সিলিং পৃষ্ঠের সিলিং নিশ্চিত করার জন্য মাঝারি চাপ দ্বারা অন্য পাশের ভালভ সিটের বিরুদ্ধে চাপানো হয়। এটি স্ব-সিলিং। বেশিরভাগ গেট ভালভ জোর করে সিলিং ব্যবহার করে, অর্থাৎ ভালভটি বন্ধ হয়ে গেলে, গেটটি সিলিং পৃষ্ঠের সিলিং নিশ্চিত করার জন্য বাহ্যিক শক্তি দ্বারা ভালভের আসনের বিরুদ্ধে চাপতে বাধ্য হয়।

খোলা

যখন গেট লিফ্টের উচ্চতা 1: 1 গুণ ভালভ ব্যাসের সমান হয়, তরল উত্তরণ সম্পূর্ণরূপে অবরুদ্ধ করা হয়, তবে অপারেশন চলাকালীন এই অবস্থানটি পর্যবেক্ষণ করা যায় না। প্রকৃত ব্যবহারে, ভালভ স্টেমের শীর্ষটি একটি চিহ্ন হিসাবে ব্যবহৃত হয়, অর্থাৎ এটি যেখানে এটি খোলা যায় না এমন অবস্থান হিসাবে এটি সম্পূর্ণ উন্মুক্ত অবস্থান হিসাবে। তাপমাত্রা পরিবর্তনের কারণে লকিং ঘটনাটি বিবেচনা করার জন্য, এটি সাধারণত শীর্ষ অবস্থানে খোলা হয় এবং তারপরে 1/2-1 সম্পূর্ণ উন্মুক্ত ভালভ অবস্থান হিসাবে ঘুরিয়ে দেওয়া হয়। অতএব, ভাল্বের সম্পূর্ণ উন্মুক্ত অবস্থান গেটের অবস্থান (অর্থাত্ স্ট্রোক) দ্বারা নির্ধারিত হয়।

গেট ভালভের নীতি

নামটি থেকে বোঝা যায়, বৈদ্যুতিন গেট ভালভগুলি গেট ভালভগুলি নিয়ন্ত্রণ করতে বৈদ্যুতিক অ্যাকিউটিউটর ব্যবহার করে। এগুলি মূলত উপরের এবং নীচের অংশে বিভক্ত। উপরের অংশটি বৈদ্যুতিন অ্যাকুয়েটর এবং নীচের অংশটি গেট ভালভ। অ্যাকুয়েটর এবং গেট ভালভ সংযুক্ত রয়েছে এবং বৈদ্যুতিন অ্যাকিউউটর পাইপলাইন মাধ্যমের অন-অফ অর্জনের জন্য গেট ভালভটি খোলার জন্য এবং বন্ধ করতে নিয়ন্ত্রণ করে। গেট ভালভগুলি অন-অফ অনুষ্ঠানের জন্য সাধারণত উপযুক্ত এবং সাধারণত খোলা এবং বন্ধ ভালভ থাকে। যদি কাজের শর্তগুলির সমন্বয় প্রয়োজন, বৈদ্যুতিক নিয়ন্ত্রণ ভালভ, বৈদ্যুতিক বল ভালভ, বৈদ্যুতিক প্রজাপতি ভালভ, বৈদ্যুতিক গ্লোব ভালভ ইত্যাদি সাধারণত ব্যবহৃত হয়।

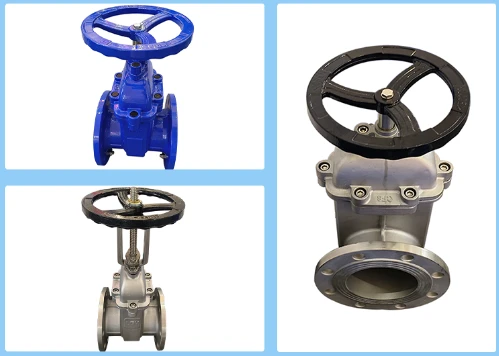

product-499-356

ডিবাগিং পদ্ধতি

ভালভ সংযোগ করার পরে, বাহ্যিক তারের ডায়াগ্রাম অনুযায়ী বাহ্যিক তারগুলি সংযুক্ত করুন। ইনপুট সিগন্যালটি বর্তমান সংকেত বা ভোল্টেজ সিগন্যাল কিনা সেদিকে বিশেষ মনোযোগ দিন। তারা মিশ্রিত করা যায় না। ইতিবাচক এবং নেতিবাচক সংকেতগুলি ভুলভাবে সংযুক্ত করা যায় না। ব্যবহারকারীরা নিম্নলিখিত পদ্ধতিগুলি অনুসারে এক করে এক করে চেক করতে এবং ডিবাগ করতে পারেন। বৈদ্যুতিক অ্যাকুয়েটরের যান্ত্রিক সীমাটি সামঞ্জস্য করুন: যান্ত্রিক সীমাটির সমন্বয়টি হ'ল অ্যাকুয়েটরকে কেবলমাত্র যান্ত্রিক উচ্চ এবং নিম্ন সীমা সীমার মধ্যে কাজ করা অ্যাকুয়েটরকে অতিরিক্ত সীমাবদ্ধকরণ এবং বিপদ বা ভালভের ক্ষতি করতে বাধা দেয়। চিত্রটিতে দেখানো হয়েছে, লিভার এবং উপরের এবং নিম্ন সীমা স্টপগুলি যথাক্রমে সরবরাহ করা হয়। শূন্য অবস্থানের অবস্থায়, নিম্ন সীমা স্টপটি অতিরিক্ত সীমাবদ্ধতা থেকে রোধ করতে নীচ থেকে লিভারের কাছাকাছি বা কাছাকাছি হওয়া উচিত। যদি বিচ্যুতিটি বড় হয় তবে ক্ল্যাম্পিং বাদাম আলগা করা যায় এবং স্টপ ব্লকটি সংশ্লিষ্ট অবস্থানে স্থানান্তরিত করা যায় এবং সংশ্লিষ্ট বাদাম আরও শক্ত করা যায়; সম্পূর্ণ অবস্থানের অবস্থায়, উপরের সীমা স্টপটি ওভার-সীমাবদ্ধতা থেকে রোধ করতে শীর্ষ থেকে লিভারের কাছাকাছি বা কাছাকাছি হওয়া উচিত। যদি বিচ্যুতিটি বড় হয় তবে ক্ল্যাম্পিং বাদাম আলগা করা যায় এবং স্টপ ব্লকটি সংশ্লিষ্ট অবস্থানে স্থানান্তরিত করা যায় এবং সংশ্লিষ্ট বাদাম আরও শক্ত করা যায়। যখন শক্তি সংযুক্ত না হয়, ডিবাগিং প্রক্রিয়াটি হ্যান্ডহিলটি ম্যানুয়ালি অ্যাকুয়েটরটিকে শূন্য অবস্থান এবং প্রয়োজনীয় ভালভের সম্পূর্ণ অবস্থানে খোলার জন্য ব্যবহার করতে পারে এবং তারপরে অনুরূপ সামঞ্জস্য করতে পারে। পাওয়ারটি চালু থাকলে অ্যাকিউটরেটরটি বৈদ্যুতিন ম্যানুয়াল অবস্থার সাথেও সামঞ্জস্য করা যেতে পারে এবং প্রদর্শনের উপরে বা ডাউন কীগুলি দ্বারা প্রয়োজনীয় শূন্য অবস্থান এবং পূর্ণ অবস্থানে অ্যাকিউউটরটি খোলা যেতে পারে। প্রারম্ভিক প্রক্রিয়া চলাকালীন ইউপি বা ডাউন কী টিপলে অ্যাকিউটরেটরটি যদি সরে না যায় তবে এটি সীমা স্যুইচ সীমাবদ্ধতার কারণে।

অ্যাপ্লিকেশন
